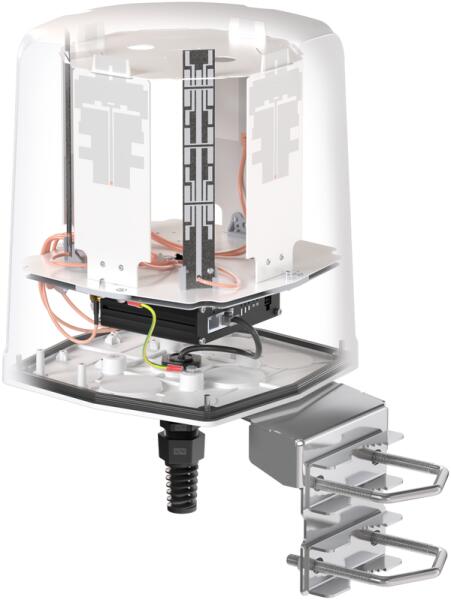

Kültéri 5G hálózatfejlesztés: QuWave ipari antenna integráció Teltonika routerekhez A robusztus és magas rendelkezésre állású vezeték nélküli adatátvitel alapvető követelmény a modern ipari automatizálási (Industry 4.0), logisztikai és mobil IoT alkalmazásokban. Az olyan kritikus környezetekben, mint a vízi közlekedés, a szállítmányozás vagy a sűrű beépítettségű városi csomópontok, a gyenge térerő és a jelcsillapítás közvetlenül veszélyezteti az üzembiztonságot. A QuWave 5G High Gain for Teltonika (P/n: AM5GWX) egy olyan integrált, többsávos kültéri körsugárzó (omni) antenna, amely egyetlen IP67-es védettségű ipari házban egyesíti a nagynyereségű 5G/LTE és Wi-Fi antennákat, valamint a Teltonika útválasztók fogadására alkalmas belső rögzítőteret. Ez a felépítés kiküszöböli a koaxiális kábeleken fellépő jelveszteséget, mivel a router közvetlenül az antenna burkolatán belül helyezkedik el. 1. Az all-in-one architektúra előnyei az ipari kommunikációban A hagyományos kültéri rádiós rendszerek kiépítése során a tetőre szerelt antenna és a kapcsolószekrényben elhelyezett cellularis router között futó koaxiális kábel jelentős nagyfrekvenciás jelveszteséget (attenuation) generál. Magasabb frekvenciasávokon – például a 3,7–5,0 GHz-es 5G spektrumban – ez a csillapítás drasztikusan leronthatja a jel-zaj arányt (SNR). A QuWave architektúra szakít ezzel a megközelítéssel. Az all-in-one koncepció lényege, hogy a kompatibilis Teltonika router (például a RUTM20, RUTM30 vagy RUT2xx széria) az antenna aerodinamikus, zárt burkolatán belül kap helyet. Megszűnő koaxiális veszteségek és közvetlen illesztés Mivel a router és Wi-Fi interfészei közvetlenül, minimális hosszúságú belső RG316 kábeleken és aranyozott SMA/RP-SMA csatlakozókon keresztül kapcsolódnak az antennaelemekhez, a jelcsillapítás gyakorlatilag elhanyagolható. Az antennaházból kifelé mindössze egyetlen ipari, időjárásálló 1 × QuRJ45 csatlakozás vezet ki, amelyen keresztül az Ethernet alapú adatforgalom és a PoE (Power over Ethernet) tápellátás is megvalósul. Ez a fizikai kialakítás radikálisan növeli a rendszer hatásfokát és megbízhatóságát. 2. RF teljesítmény és frekvencia-specifikációk (5G/LTE és Wi-Fi) A QuWave antennaelemeit széles sávú működésre és magas talpponti impedancia-stabilitásra tervezték, biztosítva a folyamatos hálózati kapcsolatot a globális cellularis sávokban. 5G / LTE antenna karakterisztika Az antennaelemek a 0,5 GHz-től 6,23 GHz-ig terjedő spektrumot fedik le, támogatva az alacsony sávú távolsági frekvenciákat és a nagy sávszélességű sub-6 GHz-es 5G technológiákat is (beleértve az n77 és n78 sávokat).

• Frekvenciatartományok és nyereség (Gain):
  • 0,5–2,0 GHz: 3 dBi
  • 2,0–3,7 GHz: 4 dBi
  • 3,7–5,0 GHz: 4,6 dBi
  • 5,0–6,23 GHz: 4,1 dBi
• VSWR (Állóhullámarány): < 2,50 (maximum < 3,00), ami kiváló impedancia-illesztést igazol az 50 $\Omega$ -os névleges bemeneten.
• Sugárzási szög: 360° horizontális (omni) és 35° ±5° vertikális nyílásszög, amely ideálissá teszi mozgó járműveken, hajókon történő alkalmazásra, ahol a bázisállomások (gNodeB) iránya folyamatosan változik.

Kétsávos Wi-Fi antenna karakterisztika A lokális hálózati elérés biztosítására a QuWave beépített 2 × RP-SMA csatlakozású kétsávos Wi-Fi antennaegységet tartalmaz, amely támogatja a 2,4 GHz-es és az 5,0–7,2 GHz-es (Wi-Fi 6E/7 kompatibilis) spektrumokat.

• Nyereség: 6 dBi (2,4–2,5 GHz) és 7,5 dBi (5,0–7,2 GHz)
• VSWR: < 1,50 (maximum < 2,00) – rendkívül alacsony visszaverődési veszteség.

3. Mechanikai robusztusság és ipari védettség A kültéri infrastruktúra ki van téve a szélsőséges időjárási körülményeknek, az UV-sugárzásnak és a mechanikai igénybevételnek. A QuWave burkolata és rögzítési rendszere mérnöki precizitással lett kialakítva ezek elviselésére. Paraméter S pecifikáció / Érték Külső méretek 210 × 210 × 254 mm Felhasznált anyagok Acrylonitrile Butadiene Styrene (ABS), Alumínium, PTFE Környezeti védettség IP67 (teljes mértékben védett por és időszakos vízbemerítés ellen) Üzemi hőmérséklet-tartomány -40 °C és +80 °C között Oszloprögzítési átmérő 25–66 mm Ajánlott meghúzási nyomaték 0,5–0,7 Nm (a burkolat csavarjainál) Az ABS burkolat magas szintű UV-stabilitást biztosít, míg az alumínium alaplemez szerkezeti merevséget és hatékony hővezetést garantál a belső térben elhelyezett router számára, megelőzve a processzor termális fojtását (thermal throttling) magas környezeti hőmérséklet esetén. 4. Teltonika kompatibilitási mátrix A QuWave belső rögzítő tálcája és belső kábelezése kifejezetten a Teltonika ipari routerek fizikai méreteihez és csatlakozókiosztásához lett optimalizálva. A támogatott eszközök listája:

• M-széria (Kiemelt 5G/LTE teljesítmény): RUTM20, RUTM30, RUTM31
• RUT3xx széria: RUT360, RUT361
• RUT2xx széria: RUT200, RUT240, RUT241, RUT260, RUT271, RUT281

Az integráció során a routert egyszerűen rögzíteni kell a belső sínrendszerre, csatlakoztatni a színkódolt RG316-os pigtail kábeleket a router RF alztaljaihoz, majd lezárni a burkolatot a megadott 0,5–0,7 Nm nyomatékkal a vízmentesség megőrzése érdekében. Lényeges tanulságok

• Zéró kábelveszteség: Az all-in-one kialakítás megszünteti a hosszú koaxiális kábelek jelcsillapítását azáltal, hogy a routert közvetlenül az antennaházba integrálja.
• Magas RF nyereség: Az 5G sávokban elért akár 4,6 dBi, valamint a Wi-Fi sávokban mért 7,5 dBi nyereség stabil kapcsolatot biztosít alacsony jelsűrűségű területeken is.
• Környezeti ellenálló képesség: Az IP67-es minősítés és a -40 °C és +80 °C közötti üzemi tartomány alkalmassá teszi a rendszert tengeri (yachting) és nehézipari környezetben történő folyamatos üzemre.
• Széleskörű Teltonika kompatibilitás: A belső tér gyárilag előkészített a legnépszerűbb RUT2xx, RUT3xx és RUTMxx routerek fogadására.

Válassza a mérnöki precizitást a kritikus kommunikációs infrastruktúrákhoz. Rendelje meg a projektjéhez illeszkedő QuWave ipari antenna megoldást!Gyakran Ismételt Kérdések (GYIK)Milyen előnye van annak, ha a Teltonika routert közvetlenül a QuWave antennaházba szereljük? A legnagyobb előny a koaxiális kábelcsillapítás teljes kiküszöbölése. A hagyományos rendszereknél a több méter hosszú kábel jelentősen gyengíti a nagyfrekvenciás 5G jeleket. A QuWave esetében a router centiméteres belső kábelekkel csatlakozik az antennához, így a maximális térerő és adatátviteli sebesség érhető el. Mennyire ellenálló a QuWave antenna a szélsőséges időjárással szemben? Az antenna IP67-es védettségi besorolással rendelkezik, ami azt jelenti, hogy teljesen porálló, és ellenáll a heves esőzéseknek, hullámzásnak, valamint az időszakos vízbemerítésnek is. Az ABS és alumínium anyagoknak köszönhetően -40 °C és +80 °C között megbízhatóan működik. Támogatja az antenna a legújabb 5G frekvenciasávokat? Igen, a QuWave antenna széles spektrumot fed le 617 MHz és 6000 MHz között. Teljes mértékben kompatibilis az elterjedt sub-6 GHz-es standalone (SA) és non-standalone (NSA) 5G sávokkal, beleértve az n77 és n78 frekvenciákat is. Hogyan oldható meg a router tápellátása és az adatátvitel ebben az all-in-one házban? Az antennaházból egyetlen ipari minősítésű QuRJ45 csatlakozó vezet ki. A tápellátás és az Ethernet alapú adatátvitel ezen az egyetlen hálózati kábelen keresztül valósul meg PoE (Power over Ethernet) technológia segítségével, így nincs szükség külön tápkábel behúzására. FAQ"@context": "https://schema. org", "@type": "FAQPage", "mainEntity": ["@type": "Question", "name": "Milyen előnye van annak, ha a Teltonika routert közvetlenül a QuWave antennaházba szereljük?", "acceptedAnswer":"@type": "Answer", "text": "A legnagyobb előny a koaxiális kábelcsillapítás teljes kiküszöbölése. A hagyományos rendszereknél a több méter hosszú kábel jelentősen gyengíti a nagyfrekvenciás 5G jeleket. A QuWave esetében a router centiméteres belső kábelekkel csatlakozik az antennához, így a maximális térerő és adatátviteli sebesség érhető el. ", "@type": "Question", "name": "Mennyire ellenálló a QuWave antenna a szélsőséges időjárással szemben?", "acceptedAnswer":"@type": "Answer", "text": "Az antenna IP67-es védettségi besorolással rendelkezik, ami azt jelenti, hogy teljesen porálló, és ellenáll a heves esőzéseknek, hullámzásnak, valamint az időszakos vízbemerítésnek is. Az ABS és alumínium anyagoknak köszönhetően -40 'C' és +80 'C' között megbízhatóan működik. ", "@type": "Question", "name": "Támogatja az antenna a legújabb 5G frekvenciasávokat?", "acceptedAnswer":"@type": "Answer", "text": "Igen, a QuWave antenna széles spektrumot fed le 617 MHz és 6000 MHz között. Teljes mértékben kompatibilis az elterjedt sub-6 GHz-es standalone (SA) és non-standalone (NSA) 5G sávokkal, beleértve az n77 és n78 frekvenciákat is. ", "@type": "Question", "name": "Hogyan oldható meg a router tápellátása és az adatátvitel ebben az all-in-one házban?", "acceptedAnswer":"@type": "Answer", "text": "Az antennaházból egyetlen ipari minősítésű QuRJ45 csatlakozó vezet ki. A tápellátás és az Ethernet alapú adatátvitel ezen az egyetlen hálózati kábelen keresztül valósul meg PoE (Power over Ethernet) technológia segítségével, így nincs szükség külön tápkábel behúzására. "]FAQ"@context": "https://schema. org", "@type": "FAQPage", "mainEntity": ["@type": "Question", "name": "Milyen elonye van annak ha a Teltonika routert kozvetlenul a QuWave antennahazba szereljuk", "acceptedAnswer":"@type": "Answer", "text": "A legnagyobb elony a koaxialis kabelcsillapitas teljes kikuszobolese. A hagyomanyos rendszernel a hosszu kabel gyengiti az 5G jeleket. A QuWave eseteben a router centimeteres belso kabelekkel csatlakozik az antennahoz igy a maximalis terero erheto el. ", "@type": "Question", "name": "Mennyire ellenallo a QuWave antenna a szelsoseges idojarassal szemben", "acceptedAnswer":"@type": "Answer", "text": "Az antenna IP67-es vedettseggel rendelkezik, ami azt jelenti, hogy teljesen porallo es ellenall a heves esozenek, hullamzasnak. Az ABS es aluminium anyagoknak koszonhetoen minusz 40 es plusz 80 fok kozott megbizhatoan mukodik. ", "@type": "Question", "name": "Tamogatja az antenna a legujabb 5G frekvenciasavokat", "acceptedAnswer":"@type": "Answer", "text": "Igen a QuWave antenna szeles spektrumot fed le 617 MHz es 6000 MHz kozott. Teljes mertekben kompatibilis az elterjedt sub-6 GHz-es 5G savokkal, beleertve az n77 es n78 frekvenciakat is. ", "@type": "Question", "name": "Hogyan oldhato meg a router tapellatasa es az adatatvitel ebben az all-in-one hazban", "acceptedAnswer":"@type": "Answer", "text": "Az antennahazbol egyetlen ipari minosegu QuRJ45 csatlakozon keresztul, PoE technologia segitsegevel valosul meg a tapellatas es az adatatvitel is, igy nincs szukseg kulon tapkabelre. "]
