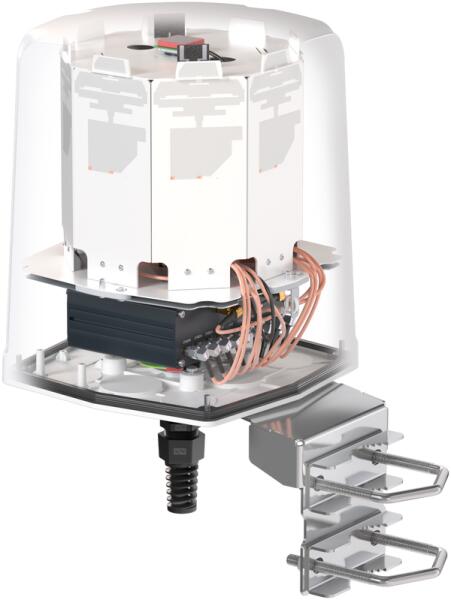

QuWave LTE Nagy Nyereségű Kültéri Antenna és Tokozat AMLWX A kisebb kiterjedésű távoli telephelyek, IoT-végpontok és a mobil alkalmazások (szállítás, kempingezés, tengeri kisgéphajók) hálózati architektúrájának tervezése során a legfőbb kihívás a stabil vétel biztosítása a fizikai korlátok és a kábelveszteségek minimalizálása mellett. A QuWave LTE Nagy Nyereségű Kültéri Antenna és Tokozat AMLWX egy ipari minőségű, minden-az-egyben (All-in-One) kültéri végpont-megoldás, amely egyetlen közös tokozatban integrál egy szélessávú LTE körsugárzó (omni) antennát és egy nagynyereségű Wi-Fi omni antennát. A beépített belső szerelőlemez lehetővé teszi a Teltonika RUT2xx szériás routerek közvetlen beépítését. Zero-Loss elv a kompakt ipari routereknél A hagyományos, különálló kültéri antennák alkalmazásakor a koaxiális kábeleken fellépő csillapítás (attenuation) drasztikusan rontja a vételi és adási hatékonyságot, ami csökkenő sávszélességet és megnövekedett jittert eredményez. A QuWave LTE Nagy Nyereségű Kültéri Antenna és Tokozat AMLWX megszünteti ezt a technológiai szűk keresztmetszetet: a Teltonika kompakt ipari routere (például a RUT240 , RUT241 vagy a gigabites RUT260 ) közvetlenül az IP67-es védettségű, időjárásálló ház belsejében helyezkedik el. A belső RF csatlakozást gyárilag kalibrált, minimális hosszúságú RG316 kábelek biztosítják, amelyek közvetlenül a router 2x SMA (celluláris) és 1x RPSMA (Wi-Fi) interfészeihez csatlakoznak. Ez az integráció garantálja a maximális jelsűrűséget és a stabil kapcsolatot még sűrű városi rádiófrekvenciás zajban vagy gyenge térerővel rendelkező vidéki területeken is . RF specifikációk és frekvenciatartományok Annak ellenére, hogy a tokozatot az LTE-alapú RUT2xx eszközökhöz optimalizálták, a beépített antennarendszer frekvencia-lefedettsége a jövőbeli fejlesztések és a privát hálózatok igényeit is kielégíti a 617 MHz és 6000 MHz közötti spektrumban. LTE antennaelemek műszaki adatai Az antennaelemek függőleges polarizációval, 360°-os horizontális (azimut) és $\pm5^\circ$ -os precizitású, 35°-os vertikális nyílásszöggel működnek, szabványos 50 $\Omega$ névleges impedancia mellett.

• 0.5 - 2.0 GHz: 3 dBi maximális nyereség
• 2.0 - 3.7 GHz (Sub-6 sávok támogatása): 4 dBi maximális nyereség
• 3.7 - 5.0 GHz: 4.6 dBi maximális nyereség
• 5.0 - 6.23 GHz: 4.1 dBi maximális nyereség
• Állóhullám-arány (VSWR): $ < 2.50$ , maximum $ < 3.00$
• Csatlakozás: 2x SMA csatlakozó (a 2x2 MIMO technológia kiszolgálására)

A hardver teljes körűen támogatja a nemzetközi LTE 1–111 sávokat, valamint az 5G n1–n256 sávok frekvenciatartományait. Wi-Fi antennaelem specifikációi A beépített kétsávos (Dual-Band) Wi-Fi sugárzó biztosítja a helyi kliensek kiszolgálását:

• 2.4 - 2.5 GHz: 6 dBi maximális nyereség
• 5.0 - 7.2 GHz (Wi-Fi 6E / Wi-Fi 7 készenlét): 7.5 dBi maximális nyereség
• Állóhullám-arány (VSWR): $ < 1.50$ , maximum $ < 2.00$
• Csatlakozás: 1x RPSMA csatlakozó

Mechanikai felépítés és nehézipari védettség A QuWave LTE Nagy Nyereségű Kültéri Antenna és Tokozat AMLWX kialakítása ellenáll a legdurvább környezeti behatásoknak (tartós UV-terhelés, sós tengeri pára, fagy). A felhasznált prémium alapanyagok: ABS, alumínium és PTFE.

• Környezeti védettség: IP67-es por- és vízbehatolás elleni minősítés.
• Üzemi hőmérséklet:  -40 °C – 80 °C  között garantált üzembiztonság.
• Kábelkivezetés: 1x speciális QuRJ45 vízálló RJ45 csatlakozóblokk a LAN és a tápellátás fogadására.
• Fizikai méretek: 210 x 210 x 254 mm.
• Szereléstechnika: Oszlopra vagy árbocra rögzíthető konzol (25-66 mm átmérőjű profilokhoz). A burkolat lezárásához az előírt meghúzási nyomaték 0.5 - 0.7 Nm.

Célzott Teltonika kompatibilitási mátrix A belső tálca és a csatlakozó-kiosztás pontosan illeszkedik a Teltonika RUT2xx széria házaival:

• Kompatibilis eszközök: Teltonika RUT200, RUT202, RUT206, RUT230, RUT240, RUT241, RUT260, RUT261, RUT271, RUT276, RUT281, RUT286.

Lényeges tanulságok

• Integrált védelem: A router az IP67-es tokozatban teljesen védve van az időjárás viszontagságaitól.
• Nincs felesleges csillapítás: Az ultrarövid belső kábelezés megszünteti a külső koaxiális kábelek okozta jelveszteséget.
• Kiemelkedő Wi-Fi teljesítmény: Akár 7.5 dBi nyereség az 5 GHz feletti frekvenciasávokban a nagyobb kültéri lefedettségért.
• Egyszerű kábelezés: A QuRJ45 interfésznek köszönhetően egyetlen Ethernet kábel elegendő a hálózathoz és a PoE tápellátáshoz.

Ipari szintű hálózati komponensekért és professzionális mérnöki támogatásért forduljon hozzánk bizalommal. Gyakran Ismételt Kérdések (GYIK)Miért előnyösebb a QuWave LTE Nagy Nyereségű Kültéri Antenna és Tokozat AMLWX használata a hagyományos mágnestalpas vagy pálcaantennákkal szemben? A beltéri és kisméretű antennák nem nyújtanak elegendő nyereséget, míg a hosszú külső kábelek elnyelik a jelet. Ez a tokozat lehetővé teszi, hogy a Teltonika router közvetlenül az antenna mellett, a szabadban működjön kábelveszteség nélkül, miközben az IP67-es ház megvédi a környezeti hatásoktól. Szükséges-e külön tápkábelt kiépíteni a tokozatba helyezett Teltonika routernek? Nem szükséges. A tokozat alján kiképzett vízálló QuRJ45 csatlakozón keresztül egy szabványos Ethernet kábel segítségével, Power over Ethernet (PoE) táplálással juttatható el az áram és az adat az eszközhöz. Beépíthető-e 5G-s router a QuWave LTE Nagy Nyereségű Kültéri Antenna és Tokozat AMLWX burkolatba? A beépített antennaelemek támogatják az 5G frekvenciatartományokat is, azonban ez a konkrét modell 2x SMA celluláris csatlakozóval rendelkezik (2x2 MIMO). A modern 5G-s Teltonika routerek (mint a RUTX50) teljes kihasználásához a 4x SMA csatlakozós vagy a Dual-modemes QuWave változatok javasoltak. Mekkora árbocra szerelhető fel az antenna rögzítőbilincse? A gyári robusztus rögzítőmechanika 25 mm és 66 mm közötti átmérőjű csövekre, árbocokra és tartókonzolokra történő rögzítést tesz lehetővé.
